HL型環鏈離心斗式提升機

HL型環鏈離心斗式提升機產品概述

HL型環鏈離心斗式提升機（www.saasai.net）適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

HL型環鏈離心斗式提升機工作原理

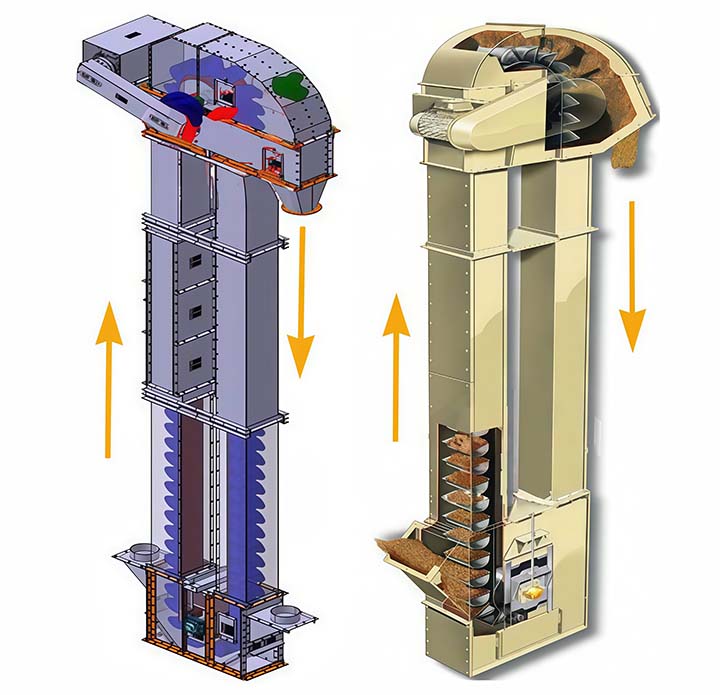

公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。HL型斗式提升機的牽引機構是兩根環形鏈條。

HL型環鏈離心斗式提升機主要特點

設備在使用過程中具有運行平穩、輸送效率高、料斗形式多、安裝維修方便、使用壽命長等特點。

設備運轉過程中鏈條傳動順滑，機身震動幅度小，在砂石、顆粒粉料等散狀物料持續輸送作業里，物料輸送流轉順暢，場內物料流轉節奏貼合車間上料排布節奏。

機身搭配多種規格料斗，淺斗、深斗等不同樣式可按需搭配，面對潮濕易粘連物料或是干燥松散顆粒物料，可以匹配對應斗體完成輸送作業。

設備整體構造布局簡潔，現場排布不受狹小場地過多限制，日常檢查鏈條松緊、更換易損配件操作簡單，環鏈材質耐磨耐拉扯，長期露天或是廠房常態化作業也可以維持長久使用狀態。

整機占地空間緊湊，運轉轉動速率適中，物料隨料斗勻速離心卸料，車間內從低處囤料區往高處料倉送料時，物料出料排布均勻，不會出現批量物料堆積卡頓的情況。

HL型環鏈離心斗式提升機參數表

參數	單位	HL300	HL315	HL400	HL500	HL630
料斗形式	-	ZH	SH	ZH	SH	ZH
輸送量 (松散密度 1t/m³)	m³/h	28	16	35	59	58
料斗寬度	mm	300	315	400	500	630
料斗容積	L	5.2	4.4	3.75	6.0	5.9
斗距	mm	500	500	600	600	688
鏈條規格 (圓鋼直徑 × 節距)	mm	18×50	18×50	18×50	18×50	22×86
料斗運行速度	m/s	1.25	1.25	1.25	1.25	1.25
鏈輪轉速	r/min	37.5	37.5	37.5	37.5	31.8
單條鏈條破斷拉力	kN	≥128	≥128	≥128	≥128	≥320
單位長度牽引件重量	kg/m	24.8	24.0	29.2	28.3	31.0
最大提升高度	m	約30	約30	約30	約30	約40
物料溫度	℃	≤250	≤250	≤250	≤250	≤250
適用物料塊度	mm	≤30	≤30	≤40	≤50	≤60
